Підключення кнопки ГБО газ-бензин

Важливим функціональним елементом системи автогазу є кнопка перемикання між штатним та альтернативним видами палива. Вона використовується для ручного керування процесом подачі бензину та пропан-бутану. У власників автомобілів з ГБО може виникнути потреба самостійно замінити або підключити цей елемент керування. Які види кнопок існують та як виконати їх підключення для ГБО 2 і 4 покоління, Ви дізнаєтеся з цієї статті.

Різновиди кнопок ГБО газ-бензин

Для кожного покоління ГБО застосовуються різні кнопки перемикання, які відрізняються не лише зовнішнім виглядом, а й функціоналом. Це залежить від типу двигуна – карбюраторного або інжекторного.

Кнопка перемикання ГБО 2 для карбюраторного авто

Кнопка для автомобіля з карбюраторним двигуном маркується буквою G і має один перемикач із трьома фіксованими позиціями:

I – режим подачі штатного палива;
II – робота двигуна на газі, при цьому подача бензину припиняється;
0 – нейтральний режим, у якому вимикаються обидві паливні системи для повного використання залишків бензину перед початком подачі газу.

На передній панелі кнопки є світлодіодні індикатори, а на бічній – потенціометр для регулювання обертів двигуна, необхідних для перемикання на газ.

Якщо система використовує вакуумний редуктор-випарник, на кнопці передбачена додаткова функція – «Підсмоктування».

Перемикач газ-бензин для інжекторного двигуна (ГБО 2 покоління)

Ця кнопка маркується символом W і має три фіксовані положення:

I – забезпечує роботу двигуна на бензині;
II – автоматичний перехід на газ. Мотор запускається на бензині, а після досягнення заданих обертів переходить на газ;
0 – аварійний режим, який дозволяє запуск двигуна на газі без прогріву на бензині. У цьому режимі світлові індикатори блимають.
Кнопка перемикання видів палива ГБО 4 покоління

Сенсорна кнопка цього типу має два режими роботи:

B – бензин;
G – газ.

Перемикання між видами палива здійснюється автоматично за сигналами від електронного блоку управління (ЕБУ) газової системи або вручну, якщо це необхідно. Окрім індикації типу палива, використовується кольорова шкала для відображення рівня газу в балоні та звуковий сигналізатор.

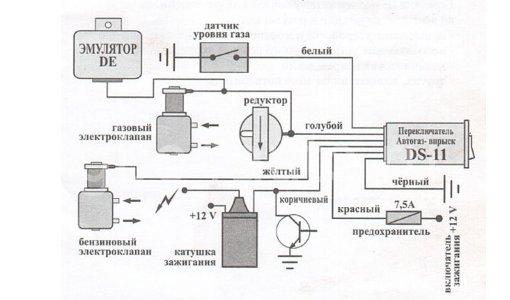

Схема підключення кнопки ГБО 2 покоління

Монтаж кнопки перемикання палива практично однаковий для всіх брендів газових систем. Схема підключення ГБО 2 покоління відрізняється лише тим, що в карбюраторних авто відсутній емулятор форсунок.

Кольорове маркування проводів:

Білий – підключається до датчика рівня газу, встановленого на мультиклапані;
Синій – до клеми електромагнітного клапана газового редуктора та емулятора форсунок (для інжекторних авто);
Жовтий – до електромагнітного клапана бензину (за відсутності емулятора);
Червоний – провід живлення, підключається через запобіжник до плюсової клеми акумулятора;
Чорний – провід маси, підключається до корпусу авто;
Коричневий – до мінусової клеми котушки запалювання.

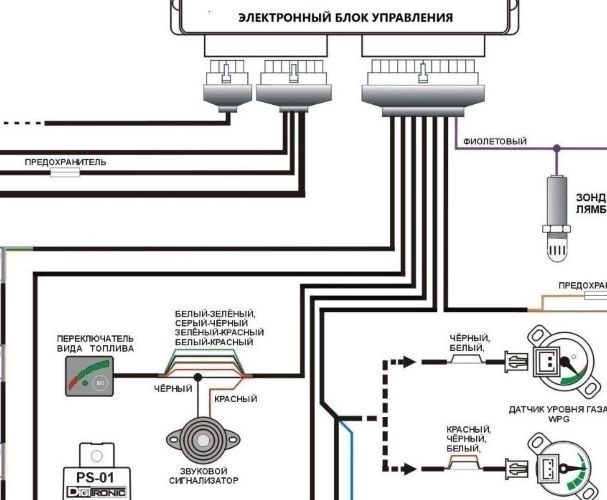

Схема підключення кнопки ГБО 4 покоління

Кнопка ГБО 4 покоління підключається до ЕБУ газової системи через спеціальний роз'єм, що входить у комплект електропроводки. Інструкції кожного виробника містять детальну схему підключення кнопки.
